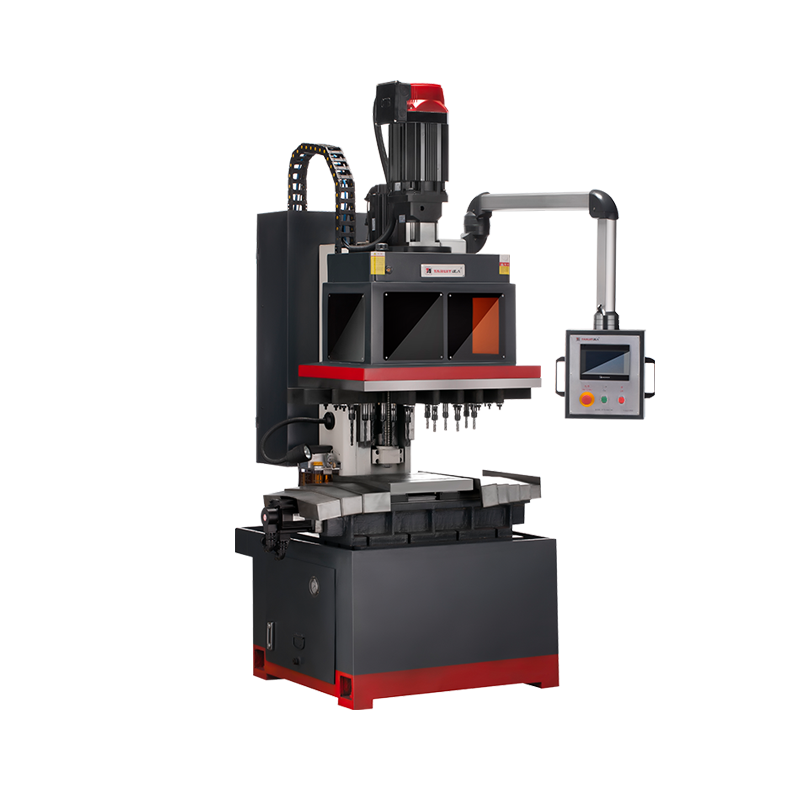

QK5213X24
多軸鉆攻一體機
通過可移動工作臺，兩工位聯動，一次裝夾，鉆孔、攻絲一次完成。
主要技術參數
項目 | 單位 | QK5213*24 |
最大軸數 | pcs | 12 |
鉆削范圍 | mm | Φ3~Φ13 |
攻絲范圍 | mm | M3~M10 |
鉆桿型號 | ER20 | |
加工面積 | mm | 300*500 |
主軸最小中心距離 | mm | 30 |
工作滑臺面積 | mm | 300*230 |
主軸端至工作臺最小距離 | mm | 120 |
最大行程 | mm | 350 |
工作滑臺行程 | mm | 300 |
主軸轉速 | r/min | 0~1100 |
變速方法 | — | 伺服調速 |
主軸電機 | kw | 5.5 |
進給方式 | 伺服 | |
切削液電機 | kw | 0.09 |
液壓泵電機 | kw | 0.75 |
機床外形尺寸 | mm | 940*1108*2400 |
重量 | kg | 2980 |
達人機床保留更改產品設計與規格的權利,如有變更恕不另行通知。如有產品圖片與實物有區別,以實物為準。如有任何編輯錯漏或翻譯上的錯誤,望廣大客戶諒解。
