達人多軸鉆床選型指南
瀏覽量:68次 發布時間:2015-10-21 17:17:23
一、達人多軸鉆床機型命名規則
示例:
ZB5213*12
Z: Z代表鉆床 (S 代表攻絲機 Q鉆攻一體機)
B: B代表按鈕式 (K代表數控)
5: 5代表立式 (6代表臥式)
2: 2代表單動力頭 (4代表雙動力頭)
13:代表最大鉆孔直徑
12:代表機床最多可裝軸數
二、如何選擇機型
2.1 初步選型

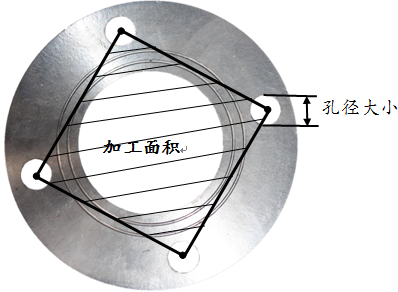

先根據工件鉆削孔徑大小和加工面積,來選擇以下常規機型。

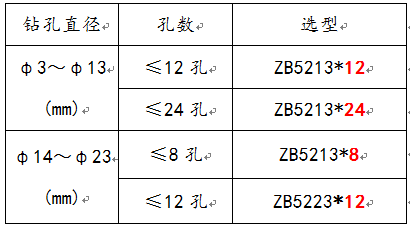

2.1.1 鉆削孔徑(鉆頭)大小在φ2.5~φ7mm范圍內

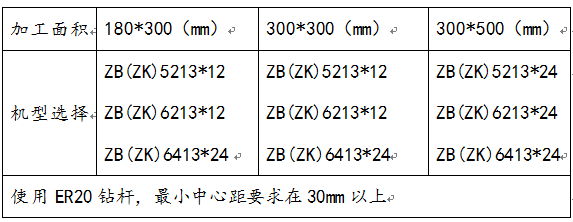

2.1.2 鉆削孔徑(鉆頭)大小在φ3~φ13mm范圍內

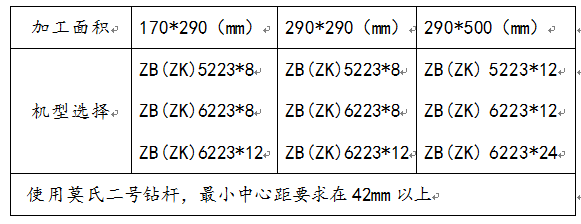

2.1.3 鉆削孔徑(鉆頭)大小在φ14~φ23mm范圍內

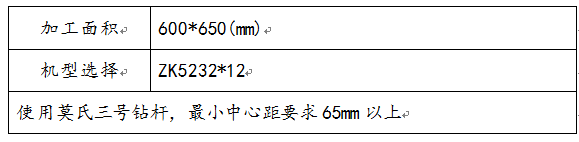

2.1.4 鉆削孔徑(鉆頭)大小在φ24~φ32mm范圍內

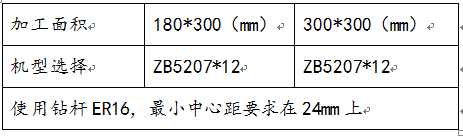

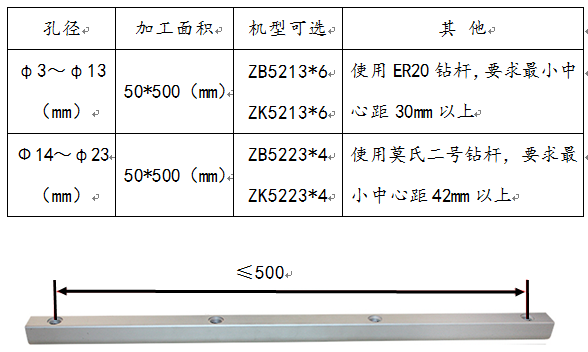

2.1.5 一字機機型選擇

2.2 精確選型:
上面根據孔徑和加工面積,選擇機型已經有了個大概范圍,接下來根據工件的具體參數精確選擇使用的機型

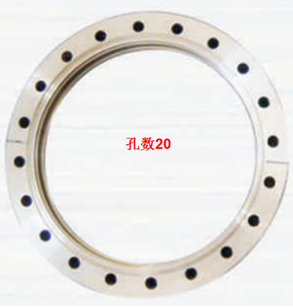

2.2.1 孔數

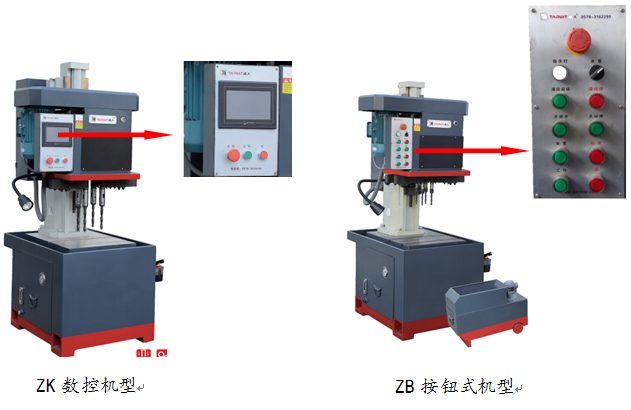

2.2.2 ZK/ZB機型選擇

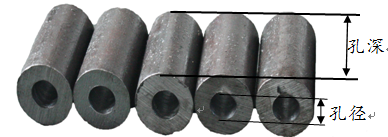

如果孔比較深(一般是孔深大于孔徑3倍以上)為深孔加工,選用ZK數控機型,ZK數控機型有自動排序功能可以分十段次加工深孔,其他一般選用ZB按鈕式機型。


2.2.3立式/臥式選擇

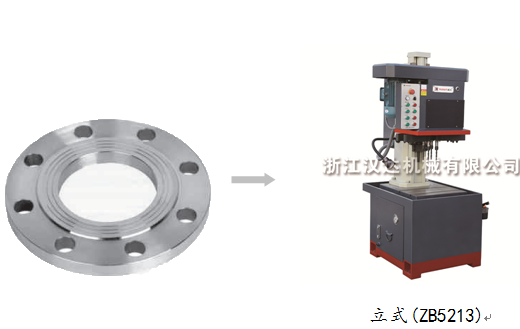

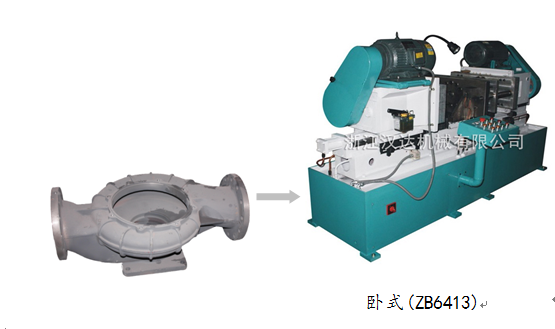

工件較高、較重或不便采用立式裝夾則選臥式機型(ZB6413);其他選用立式機型(ZB5213)


三、機型選擇示例

油缸蓋
工件材質:HT200鑄件
工件外形尺寸:82*82*37(mm)
鉆孔深度:23mm
鉆孔孔徑:13mm
鉆孔孔數:4
鉆孔時間:15秒
第一步:初步選型
3.1 孔徑和加工面積

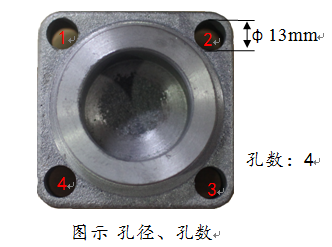

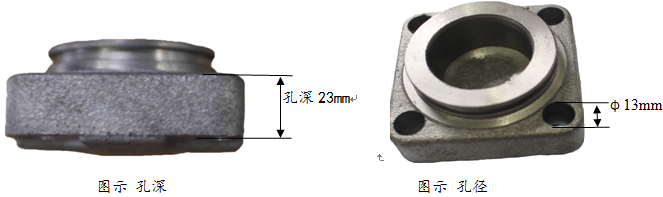

圖示 孔徑

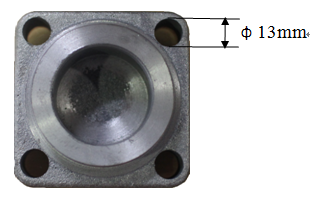

該油缸蓋孔徑為13mm,在φ3~φ13范圍內,工件外形為82*82*37(mm),加工面積在180*300(mm)范圍內,按2.1.2可選機型ZB(ZK)5213*12、ZB(ZK)6213*12、ZB(ZK)6413*24
第二步精確選型
3.2.1孔數
鉆銷孔徑在φ3~φ13范圍內,孔數在12孔以內可選機型ZB(ZK)5213*12、 ZB(ZK)6213*12

3.2.2 ZB/ZK選型
此款油罐蓋孔深小于孔徑3倍為淺孔加工一般選用ZB按鈕式機型,則可選機型為ZB5213*12、ZB6213*12。

3.2.3 立式/臥式機型選擇
該油罐蓋工件外形為方形、厚度小、輕便,易于立式裝夾,則選用立式機型。加工此款油缸蓋最終確定為機型ZB5213*12。
