達人多軸鉆床的精確選型
瀏覽量：3292次 發布時間：2016-04-21 14:50:16
根據孔徑和加工面積，初步選擇機型后已經有了個大概范圍，接下來根據工件的具體參數精確選擇使用的機型。

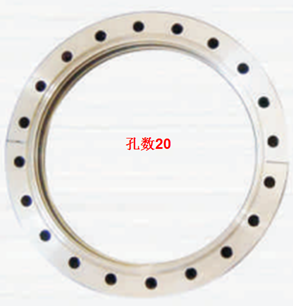

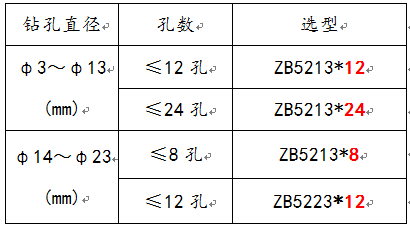

一、 孔數
二、ZK/ZB機型選擇

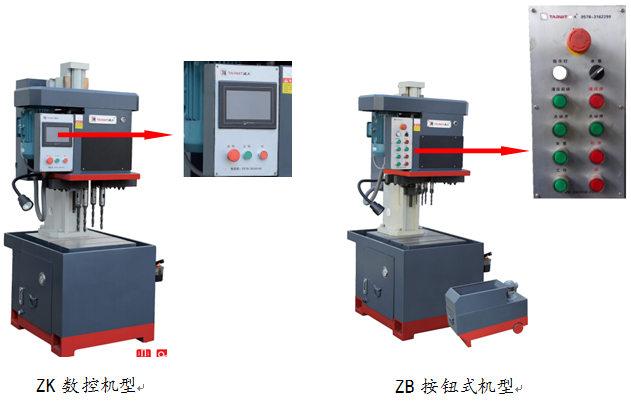

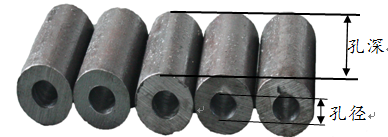

如果孔比較深（一般是孔深大于孔徑3倍以上）為深孔加工，選用ZK數控機型，ZK數控機型有自動排序功能可以分十段次加工深孔，其他一般選用ZB按鈕式機型。
三、立式/臥式選擇

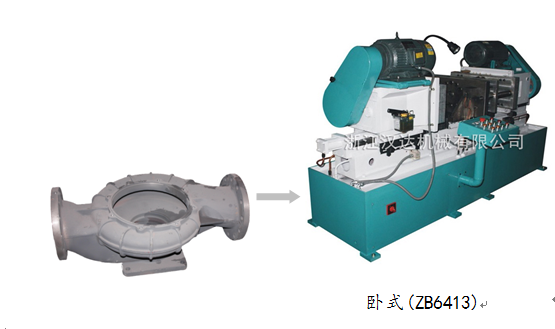

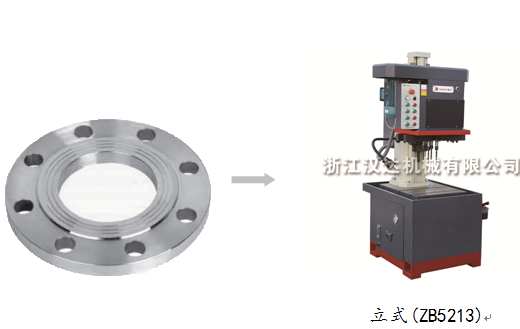

工件較高、較重或不便采用立式裝夾則選臥式機型(ZB6413)；其他選用立式機型(ZB5213)
機型選擇示例
油缸蓋
工件材質：HT200鑄件
工件外形尺寸：82*82*37（mm）

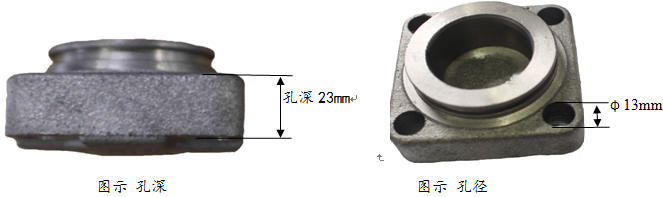

鉆孔深度：23mm
鉆孔孔徑：13mm
鉆孔孔數：4
鉆孔時間：15秒
第一步：初步選型
3.1 孔徑和加工面積

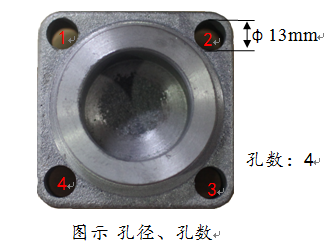

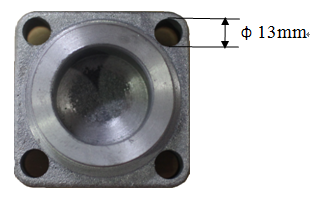

圖示 孔徑
該油缸蓋孔徑為13mm，在φ3～φ13范圍內，工件外形為82*82*37（mm），加工面積在180*300（mm）范圍內，按2.1.2可選機型ZB(ZK)5213*12、ZB(ZK)6213*12、ZB(ZK)6413*24
第二步精確選型
3.2.1孔數
鉆銷孔徑在φ3～φ13范圍內，孔數在12孔以內可選機型ZB(ZK)5213*12、 ZB(ZK)6213*12
3.2.2 ZB/ZK選型
此款油罐蓋孔深小于孔徑3倍為淺孔加工一般選用ZB按鈕式機型，則可選機型為ZB5213*12、ZB6213*12。
3.2.3 立式/臥式機型選擇
該油罐蓋工件外形為方形、厚度小、輕便，易于立式裝夾，則選用立式機型。加工此款油缸蓋最終確定為機型ZB5213*12。
